360°SIMS 藍光測量系統在白車身螺柱測量中的應用

白車身骨架上面螺柱數量、種類眾多，傳統的三坐標測量方式需要安裝大量輔件，輔件成本高，同時測量前安裝輔件耗費較多時間，測量效率低。

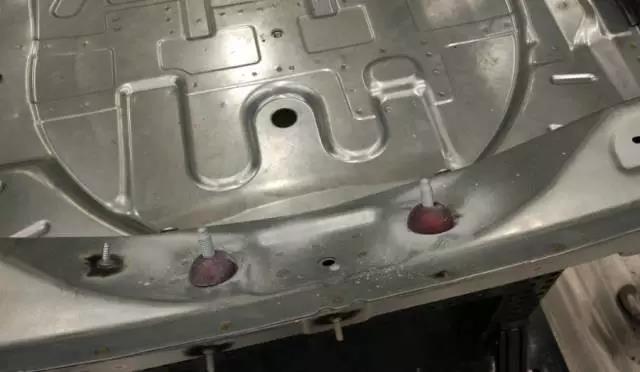

三坐標測量螺柱安裝的輔件

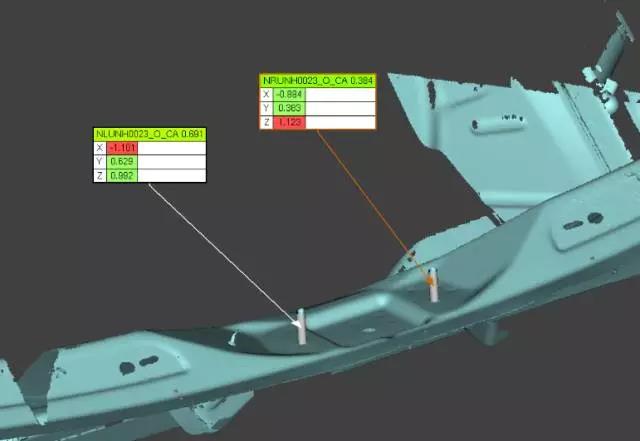

Hexagon 360°SIMS藍光測量系統采用先進的DSP動態光斑技術，通過掃描螺柱表面點云，即可將螺柱測量出來，相比三坐標的接觸式測量，無需安裝輔件；同時由于藍光測量系統的單幅照片測量范圍大，曝光時間短（0.01s），測量效率高，相比傳統的三坐標測量，可節省大量時間。

360°SMIS藍光拍照式測量與三坐標測量時間對比

單位：分鐘

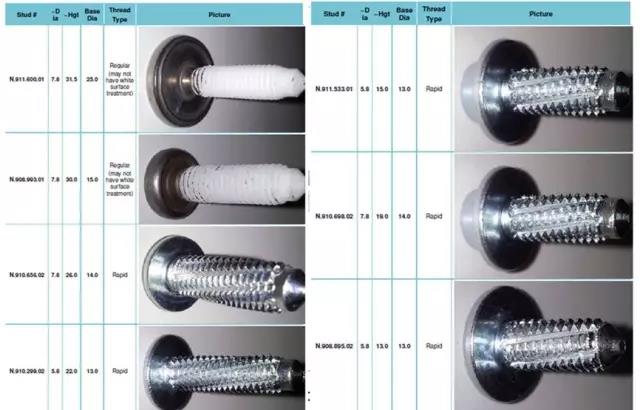

360°SIMS藍光測量系統支持的螺柱種類：

360°SIMS藍光測量系統在白車身螺柱測量優勢：

1. 無需輔件，節省購買輔件的成本；

2. 省去安裝拆卸輔件的時間，減少測量人員工作量；

3. 采用拍照式測量，測量時間短，測量效率高；

4. 支持多種類型螺柱，完美兼容白車身上的螺柱測量；
