二次元影像測量儀對于相對位置測量的作用

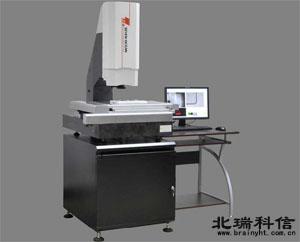

二次元影像儀和三坐標測量機一樣，都有著強大的檢測功能，可以檢測工件的多個復雜參數，從而為生產提供質量保證。在對一些工件檢測的過程中，使用二次元影像測量儀來實現工件先對位置的測量，是檢驗二次元影像儀功能的標準之一。所以，一臺高端的影像測量儀需要具備對工件相對位置檢測的功能。那么，怎么利用二次元來完成工件相對位置的檢測呢？

復雜工件的測量過程中，經常會要求有相對位置的測量。要測多個圓孔與中心圓孔沿基準線及其垂直方向的距離（即相對位置關系），基準線為圓1與圓2的連線。

使用影像測量儀測量最基本的方法是：將圓1與圓2連線，然后構造出中心圓與兩圓連線的垂線，分別計算圓1、圓2、圓3、圓4與垂線的距離，得到的距離是各圓與中心圓在水平方向的距離。然后計算圓3、圓4到圓1圓2連線的距離，通過相減來得出圓3、圓4與中心圓在垂直方向的距離。

這種方法比較容易理解，但計算步驟繁復，很容易出現計算錯誤等情況。如果使用建立坐標的方法來測量這些尺寸，不僅速度快，還能簡化測量步驟，使測量效率大大提高。

建立坐標系，影像測量儀大致有幾種方法，兩點確定X軸，兩點確定Y軸，三點建立坐標系等。最常用的是前兩種，現以兩點決定X軸為例測量工件。

1、首先將所有的被測元素，圓，弧，直線采集出來。

2、然后使用兩點構建X軸坐標系功能，將坐標系的X軸建立在圓1圓2所在的直線上。

3、使用坐標平移功能，將坐標原點設置在中心圓上，中心圓的圓點坐標即為（0，0）。

4、點擊任意一個被測圓，其圓點坐標為（x，y），x、y分別為該圓相對于中心圓在水平和垂直方向的距離。

該類工件不能只簡單測量圓心距，相對位置關系才是該類零件能否組裝合格的關鍵。

對于工件相對位置度的檢測，是二次元影像測量儀的一個基本檢測功能，同時也是十分重要的檢測功能，好的二次元影像儀完全可以在檢測中做到完美。
