RUGOSURF 10G 粗糙度儀

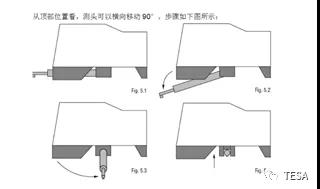

機器采用的是TFT2彩色顯示屏且薄膜鍵盤具有IP67的防護等級，配備有Ra=2.97μm的粗糙度標準樣塊。測頭有3個水平測量位置，分別是：0、-90、+90。

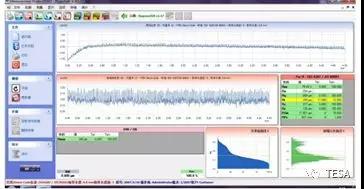

TESA RUGOSURF 10G在Z軸的測量范圍為±200μm，X軸為16mm；分辨力能夠達到0.001μm；同時它能存儲1000個測量數據，20個測量輪廓和圖形。

可測量的粗糙度參數：

DIN/ISO/JIS/ASME：Ra,Rq,Rt,Rc,Rv RSm RPc

 Pa,Pq,Pt,Pp,Pc,Pv,PSm,PPc

 Rmr,Rz,Rmax

 Rk,Rpk,Rvk,Mr1,Mr2

DB N 31007: R3z,R3zm

MOTIF ISO 12085(CNOMO): Pt,R,Rx,AR

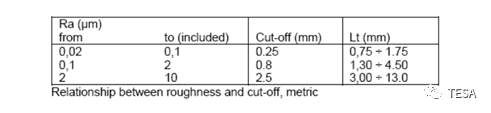

不同的粗糙度截止長度的選擇：

對于0.25mm和0.8mm的取樣長度，我們通常取5段截止長度數；對于2.5mm的取樣長度，取5-10段截止長度數。

日常使用中的Q&A：

Q:在校準過程中，粗糙度標準值與儀器測量值之間的差值過大：儀器上的粗糙度值無法修正到粗糙度標準值或粗糙樣板的位置不正確？

A:需要更換新的測頭，10G的標準測頭訂貨號為06960036；但若是新機,則可能是測量位置不當造成。

Q:限位開關未釋放，電機失效或驅動部分被阻擋；超過量程限制的問題在于工件的定位？

A:請聯系當?shù)厥跈?quán)經銷商或廠家進行檢測。

訂貨小貼士：

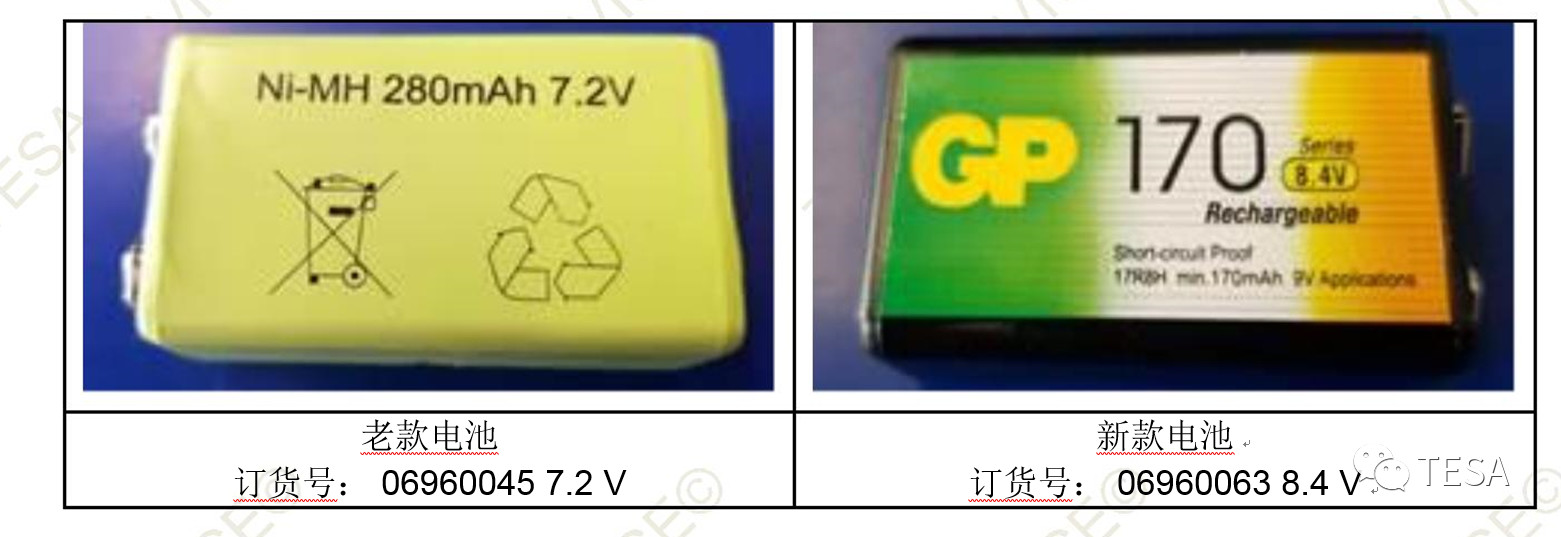

1、自2018年1月4日起（序列號自8Z后），所有TESA粗糙度儀10G和20型均搭載新款電池（8.4V），粗糙度儀20&10G做了電池的料號版本的更新：（06960045→ 06960063）
