COMPAC 杠桿指示表
生產車間的必備工具，也使用在檢查站和計量室——在平板上進行比較測量的理想選擇——檢測形狀和位置誤差——尤其是軸向和徑向的跳動
技術特色：
● 測量范圍可達到3mm
● 雙向測量，不需要換向杠桿。
● 雙向測量的指針均按順時針?lè)较蜻B續轉動。
● 測量時杠桿測頭可旋轉180o
● 主軸尖采用大尺寸、自找正的角軸承。
● 燕尾槽直接加工在杠桿表體上
● 鍍暗鉻表圈和表體
● 可旋轉度盤
● 對在通常的精密機構中產生的磁場不敏感
使用注意事項（杠桿型）：
當測量桿平行于工件表面時，杠桿表將給出實際的讀數，因?yàn)榉糯蟊稊?shù)是1:1。
在其它測量位置，有效的測桿長度發生了變化，這樣需要進行讀數修正。
210系列，標準型號TESA杠桿指示表（公制）
| 訂貨號 | 分度值mm | 量程mm | 每圈量mm | 度盤直mm | 圓標尺mm | 測桿mm | 全量程示值偏差 μm | 重復性 μm | 回程誤差 μm | 測力N |
| 213 | 0.01 | 1.5 | 0.5 | 27 | 0-25-50 | 18 | 13 | 3 | 3 | ≤0.35 |
| 213G | 0.01 | 1.5 | 0.5 | 40 | 0-25-50 | 18 | 13 | 3 | 3 | ≤0.35 |
| 212L | 0.01 | 3 | 1 | 27 | 0-50-100 | 36 | 26 | 3 | 6 | ≤0.20 |
| 212GL | 0.01 | 3 | 1 | 40 | 0-50-100 | 36 | 26 | 3 | 6 | ≤0.20 |
| 215 | 0.002 | 0.6 | 0.1 | 27 | 0-5-10 | 18 | 13 | 1.5 | 2.5 | ≤0.30 |
| 215G | 0.002 | 0.6 | 0.1 | 40 | 0-5-10 | 18 | 13 | 1.5 | 2.5 | ≤0.30 |
| 215GL | 0.002 | 1.2 | 0.2 | 40 | 0-10-20 | 36 | 26 | 1.5 | 5 | ≤0.20 |
| 216G | 0.001 | 0.6 | 0.1 | 40 | 0-5-10 | 18 | 13 | 1.5 | 2.5 | ≤0.30 |
COMPAC 220系列，垂直型號TESA杠桿指示表（公制）
| 訂貨號 | 分度值 mm | 量程 mm | 每圈量程 mm | 度盤直徑 mm | 圓標尺 mm | 測桿 mm | 全量程示值偏差 | 重復性 | 回程誤差 | 測力 N |
| 223 | 0.01 | 1.5 | 0.5 | 27 | 0-25-50 | 18 | 13 | 3 | 3 | ≤0.35 |
| 223G | 0.01 | 1.5 | 0.5 | 40 | 0-25-50 | 18 | 13 | 3 | 3 | ≤0.35 |
| 222L | 0.01 | 3 | 1 | 27 | 0-50-100 | 36 | 26 | 3 | 6 | ≤0.20 |
| 222GL | 0.01 | 3 | 1 | 40 | 0-50-100 | 36 | 26 | 3 | 6 | ≤0.20 |
| 225 | 0.002 | 0.6 | 0.1 | 27 | 0-5-10 | 18 | 13 | 1.5 | 2.5 | ≤0.30 |
| 225G | 0.002 | 0.6 | 0.1 | 40 | 0-5-10 | 18 | 13 | 1.5 | 2.5 | ≤0.30 |

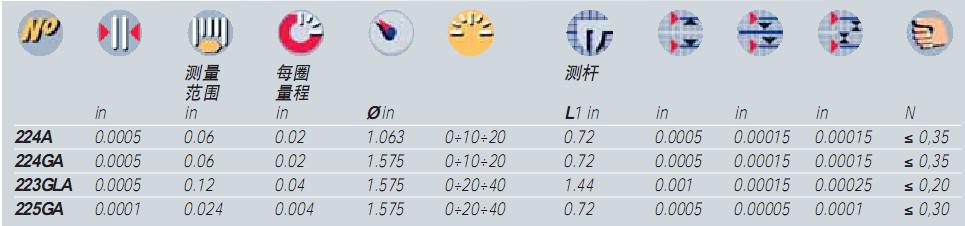

COMPAC 220系列，垂直型號TESA杠桿指示表（英制）
COMPAC 230 系列，橫向型號TESA杠桿指示表（公制）
| 訂貨號 | 分度值 mm | 量程 mm | 每圈量程 mm | 度盤直徑 mm | 圓標尺 | 測桿 mm | 全量程示值偏差 | 重復性 | 回程誤差 | 測力 N |
| 233 | 0.01 | 1.5 | 0.5 | 27 | 0-25-50 | 18 | 13 | 3 | 3 | ≤0.35 |
| 233G | 0.01 | 1.5 | 0.5 | 40 | 0-25-50 | 18 | 13 | 3 | 3 | ≤0.35 |
| 232L | 0.01 | 3 | 1 | 27 | 0-50-100 | 36 | 26 | 3 | 6 | ≤0.20 |
| 232GL | 0.01 | 3 | 1 | 40 | 0-50-100 | 36 | 26 | 3 | 6 | ≤0.20 |
| 235G | 0.002 | 0.6 | 0.1 | 40 | 0-5-10 | 18 | 13 | 1.5 | 2.5 | ≤0.30 |
COMPAC 240系列，標準型號TESA杠桿指示表（公制）

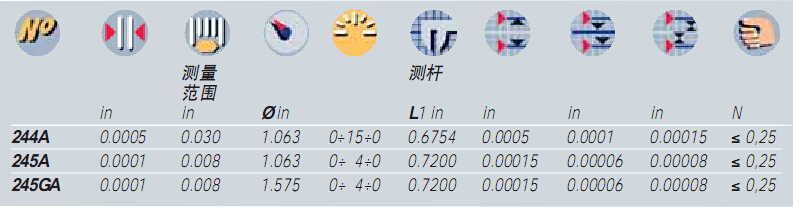

COMPAC 240系列，標準型號TESA杠桿指示表（英制） |
